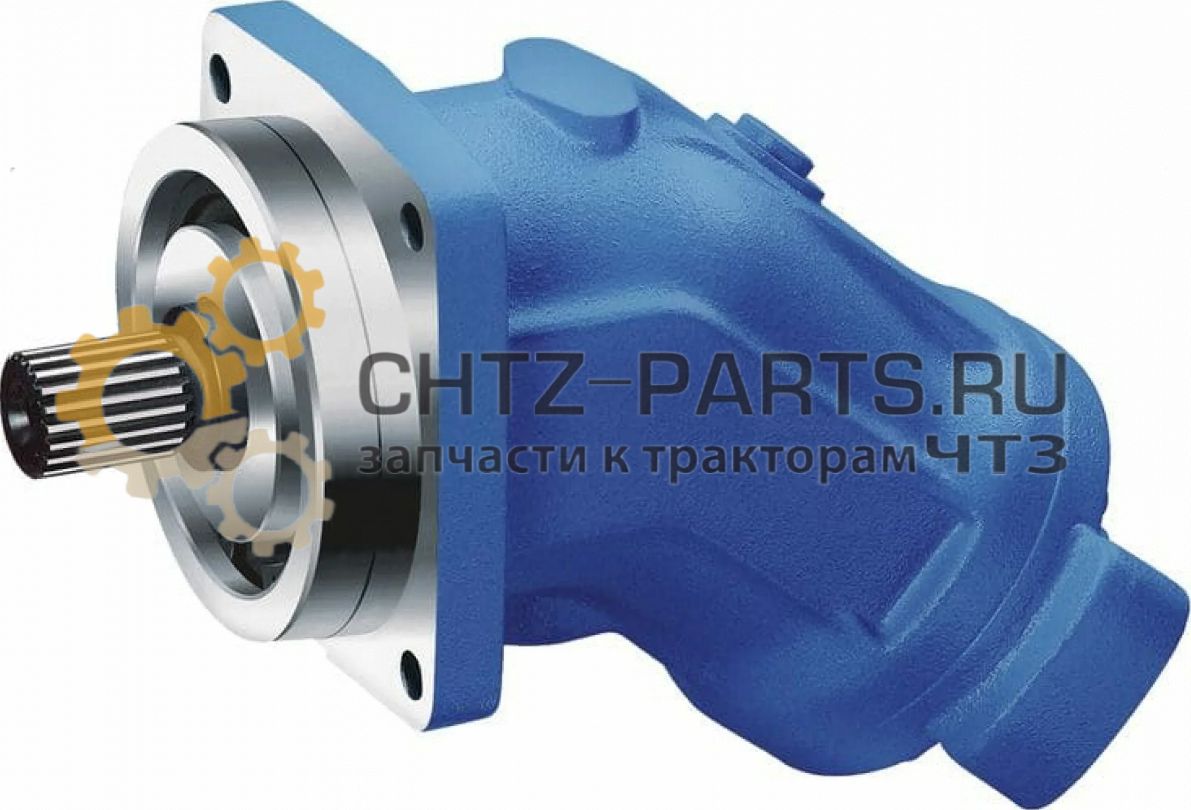

Насос 310.4.56.03.06

Гидронасос — гидравлическая машина, использующая энергию потока жидкости, созданную гидронасосом, и преобразующая ее в механическую энергию вращения вала.

Предназначены для работы в объёмных гидроприводах.

Насос 310.4.56.03.06 гидравлический, аксиально—поршневой с наклонным блоком 25%

Устройство и принцип работы насоса гидравлического типа 310.4.56.03.06
Гидронасосы изготавливаются в шлицевом и шпоночном исполнении вала. Вращение – правое либо левое, с блоком обратно—предохранительных клапанов и блоком прополаскивания.

Как определить направление вращение гидронасоса?
Гидромашину кладут «горбом» кверху и смотрят со стороны задней крышки на отверстия в ней. С какой стороны окажется отверстие большего диаметра, того вращения и насос.

Принцип работы качающего узла.
Качающий узел состоит из: блока цилиндров, поршня с шатунами, распределителя и вал с подшипниковым узлом.

От двигателя вращение передается валу насоса, затем шатунам через поршни к блоку цилиндров. Поршни за первые пол-оборота вала всасывают рабочую жидкость, а за вторую половину оборота нагнетают ее в гидросистему машины. Давление на выходе из насоса определяется нагрузкой на рабочий орган и ограничивается предохранительным клапаном системы.

Подача определяется частотой вращения вала насоса, а также собственным рабочим объёмом насоса.

Давление в системе создает тангенциальную и осевую нагрузки. Рабочий объём в свою очередь исходит из угла наклона блока цилиндров относительно оси вала и диаметром поршня.

Ограничения в эксплуатации гидронасоса 310.4.56.03.06
Для гидравлических систем:

Должны в обязательном порядке присутствовать приборы для контроля температуры масла в баке гидромашины и приборы давления на выходных и входных магистралях трубопровода;
Клапан предохранительный в гидросистеме машины должен быть настроен на давление не выше максимального;
По возможности не допускать режима перегрузок при работе гидронасоса;
При давлении в 40МПа (400атм) при нормальной температуре рабочей жидкости во время эксплуатации изделия время работы не должно превышать 10-12 сек. с промежутками не меньше чем в 10 мин.;
Выбирать допустимую частоту вращения гидронасоса исходя из рабочего объёма;
До -25 град. использовать манжеты FKM, до -45 град. материал уплотнения вала NBК.
Для трубопроводов:

Площадь отверстий гидронасоса должна быть меньше сечения сливного и напорного трубопроводов;
Проверять на герметичность каждый напорный трубопровод статическим давлением рабочей жидкости в течение 5 мин при давлении в 50Мпа;
Обязательно присоединять гидронасос с баком дренажным трубопроводом:
8 мм для рабочего объёма 12 куб. см.
10 мм для рабочих объёмов 28, 55, 56, 80, 107, 112 куб. см.
12 мм для рабочего объёма 160, 250 куб. см.
Рабочие жидкости для гидроприводов, рекомендуемые для применения серии 310:

Класс чистоты по ГОСТ 17216-71 - 12;
Кинематическая вязкость (сСт): оптимальная - 20-35, максимальная пусковая - 1500, минимальная кратковременная - 10;
Тонкость фильтрации (мкм) - 25;
Температура эксплуатации -40...+75;
Масла: МГ-15-В, МГ-15-Вс (SHELL Tellus OilsT-15); МГ-15-Б, МГ-15-В, МГ-22-Б, МГ-46-В, И-Г-А-46.


Технические характеристики аксиально — поршневого нерегулируемого гидронасоса 310.4.56.03.06
Конструкция:

Конические подшипники узла вала, биметаллический блок цилиндров;
Рабочий объём – 56 см3/об;
Монтажный фланец – 4 отв. (ISO 3019/2);
Гидронасос правого вращения, шлицевое исполнение вала по ГОСТ 6033-80;
Без встроенной аппаратуры;
Диаметр вала – 35 мм;
Количество шлицов – 16 шлицов;
2 фланца на торце;
Частота вращения вала nном – 1800 об/мин;
Подача Qном – 84 л/мин;
Рабочее давление Pном – 20 Мпа;
Крутящий момент Tном – 187,63 Нм;
Масса – 17 кг.
Применение на технике гидронасоса 310.4.56.03.06
В разделе применяемость рассмотрим ВСЕ варианты применения НЕРЕГУЛИРУЕМОЙ гидромашины с объёмом 56см3 обоих заводов - изготовителей, как то ОАО "ПневмоСтройМашина" и ОАО "Шахтинский завод "Гидропривод", выпускающие соответственно номенклатуру серии 310.3(4).56 и МН 56/32 как гидромоторы со шлицевыми и шноночными валами, так и гидронасосы правого либо левого вращения с теми же валами. Если у Вас возникнут сомнения гидромашину какого завода выбрать, то воспользуйтесь нашим новостным блоком статья

ЭКСКАВАТОРЫ:

ЭО-3323 И ЕГО МОДИФИКАЦИИ, ЕК-12, ЕК-14, ЕА-17, ЕТ-14, ЕТ-16, ЕТ-18, ЕТ-20 - ОАО "ТВЭКС", г. Тверь.
АВТОКРАНЫ:

КС-55717А (32т), КС-6973А (50т) - ОАО "Автокран", г. Иваново;
КС-55713 и его модификации (25т), КС-55729 и его модификации (32т) - ОАО "Галичский автокрановый завод", г. Галич, Костромская область;
КС-45721 (25т), КС-55730 (32т) - ОАО "Челябинский механический завод", г. Челябинск;
МКТ-20 и его модификации (20т), МКТ-25 и его модификации (25т) - ООО "Ульяновский механический завод №2", г. Ульяновск;
КС-5579 и его модификации (25т) - ОАО "Мотовилихинские заводы", г. Пермь;
КС-4574А (22,5т) - ОАО "Дрогобычский автокрановый завод", г. Дрогобыч, Украина;
КС-5576Б (32т), КС-6476 (50т), КС-4575 (16т) - ОАО "Газпром-Кран", г. Камышин, Волгоградская область.
ПОГРУЗЧИКИ:

Фронтальные погрузчики ОАО "Амкодор", г. Минск, Беларусь - А-332А, А-332В, А-352, Амкодор-333.2 (ТО-18Б.2), Амкодор-333.3 (ТО-18Б.3), Амкодор-342А (ТО-28А), ТО-28.
Машина погрузочная универсальная МПУ-1 - ОАО "Амкодор", г. Минск, Беларусь;
ПУМ-500, ПУМ-600 - ОАО "НПК Уралвагонзавод", г. Нижний Тагил;
В-160, ПК-40, ПК-46 - ОАО "Челябинский тракторный завод", г. Челябинск;
ПК-33, ПК-40 - ОАО "Орел-Погрузчик", г. Орел;
Погрузчик на базе экскаватора с грейфером ЭО-4225-06 (подъемная кабина) - ОАО "Экскаваторный завод "Ковровец", г. Ковров, Владимирская область.
АВТОГРЕЙДЕРЫ:

ДЗ-198, ДЗ-180А ГС-10.01, ГС-14 - ОАО "Брянский арсенал", г. Брянск;
ДЗ-98В - ЗАО "Челябинские строительно-дорожные машины", г. Челябинск;
ДЗ-122Б, ДЗ-298 - ЗАО "Дормаш", г. Орел.
ДОРОЖНО-СТРОИТЕЛЬНАЯ ТЕХНИКА:

АсфальтоукладчикиАсф-К-2-04, Асф-К-3-02 - ОАО "Брянский арсенал", г. Брянск;
Автобитумовозы ДС-164 ДС-164А - ОАО "Кургандормаш", г. Курган;
Асфальтоукладчики АСФ-К-2-02 (531), АСФ-К-3-03 (540), АСФ-К-2-03 (550), АСФ-К-2-05 (504М), АСФ-К-3-04 (506М) - ОАО "Ирмаш", г. Брянск.
КАТКИ:

А-6622, А-6631, А-6712 - ОАО "Амкодор", г. Минск, Беларусь;
ДМ-63, ДМ-64, ДМ-63 (без раздаточного редуктора), ДМ-64 (без раздаточного редуктора), ДМ-65 - ООО "Завод "Дормашина", г. Рыбинск, Ярославская область;
ДУ-84 ДУ-85, ДУ-94, ДУ-96, ДУ-97, ДУ-98, ДУ-99, ДУ-100, ДУ-101, ДУ-111 - ОАО "РАСКАТ", г. Рыбинск, Ярославская область.
КОММУНАЛЬНЫЕ МАШИНЫ:

Комбинированная машина ДМК-40, ДМК-70 - ОАО "КОРМЗ", г. Кемерово;
Подметально-уборочная машина ПУМ - ОАО "КОРМЗ", г. Кемерово;
Многофункциональные уборочные универсальные машины КО-823 - ОАО "Мценский завод "Коммаш", г. Мценск, Орловская область;
Машины комбинированные универсальные КО-806 - ОАО "Мценский завод "Коммаш", г. Мценск, Орловская область;
Машины комбинированные КО-713 - ОАО "Мценский завод "Коммаш", г. Мценск, Орловская область;
Мусоровозы серии КО-427, КО-449, КО-452 - ОАО "Мценский завод "Коммаш", г. Мценск, Орловская область;
Машины илососные серии КО-530 - ОАО "Мценский завод "Коммаш", г. Мценск, Орловская область;
Комбинированная машина КМ-500, КМ-600 - ОАО "Мотовилихинские заводы", г. Пермь;
Комбинированные машины МД-132, МД-432, МД-433 и их модификации - ОАО "Кургандормаш", г. Курган;
Дорожные машины ЭД-405, ЭД-403, ЭД-244, ЭД-410, ЭД-226, КДМ-130 - ООО "Дорожные машины", г. Смоленск;
Автоподъемники пожарные АКП-30, АКП-32, АКП-35 - ОАО "Пожтехника", г. Торжок, Нижегородская область;
Пенноподъемники пожарные ПП-37 - ОАО "Пожтехника", г. Торжок, Нижегородская область;
Автоподъемники строительные и коммунальные АПТ-35, АПТ-32, АПТ-28 - ОАО "Пожтехника", г. Торжок, Нижегородская область;
Вышки телескопические ВТ-26, ВТ-32 - ОАО "Пожтехника", г. Торжок, Нижегородская область;
Пожарные автолестницы АЛ-30, АЛ-31, АЛ-37 - ОАО "Пожтехника", г. Торжок, Нижегородская область;
Машина погрузочная универсальная МПУ-1 - ОАО «Амкодор», г. Минск, Беларусь.
МАНИПУЛЯТОРЫ:

Гидроманипулятор ИФ-300С и его модификации - ЗАО "Инман", г. Ишимбай;
Гидроманипуляторы ОМТЛ-70, ОМТЛ-70-01, ОМТЛ-70-02, ОМТЛ-70-03, ОМТЛ-70-04, ОМТ-97М, ОМТ-120М - ЗАО "Инман", г. Ишимбай;
Оборудование погрузочно-разгрузочное МПР-1, МПР-2, МПР-3 - ЗАО "Инман", г. Ишимбай;
Гидроманипулятор ПЛ-70 и его модификации, МУГ-70 и его модификации - ОАО "Великолукский завод "Лесхозмаш", г. Великие Луки;
Гидроманипуляторы ЛВ-185 и его модификации - ОАО "Майкопский машиностроительный завод", г. Майкоп;
Крано-манипуляторная установка "Синегорец-75" и ее модификации - ФГУП "ПО Златоустовский машиностроительный завод", г. Златоуст, Челябинская область;
Многофункциональный кран-манипулятор МКМ-200 - ЗАО "АЗМ-Стройдормаш", г. Алапаевск, Свердловская область;
Гидроманипуляторы СФ-65, СФ-62, СФ-75, СФ-140 - ОАО "Соломбальский машиностроительный завод", г. Архангельск.
БУЛЬДОЗЕРЫ:

Бульдозеры БелАЗ-78231, БелАз-7823 - РУПП "Белорусский автомобильный завод", г. Жодино, Беларусь;
Бульдозеры ДЗ-240С, ТС-10 - ЗАО "Челябинские строительно-дорожные машины", г. Челябинск.
ЛЕСНЫЕ МАШИНЫ:

Машины сучкорезные ЛП-33А , ЛП-33Б - ЗАО "Лесмаш", г. Екатеринбург;
Установка раскряжевочная ЛО-15А - ЗАО "Лесмаш", г. Екатеринбург;
Валочно-трелевочная машина ЛЗ-235 - ОАО "Краслесмаш", г. Красноярск;
Машины безчекерные трелевочные ЛП-18 - ОАО "Краслесмаш", г. Красноярск;
Погрузчик-штабелер ЛТ-72Б - ОАО "Абаканский опытно-механический завод", г. Абакан, Хакасия;
Валочно-пакетирующая машина ЛП-60-01А - ОАО "Абаканский опытно-механический завод", г. Абакан, Хакасия;
Валочно-трелевочная машина ВМ-4Б - ОАО "Абаканский опытно-механический завод", г. Абакан, Хакасия;
БУРОВОЕ ОБОРУДОВАНИЕ:

Бурильно-сваебойная машина БМ-811 - ОАО "Стройдормаш", г. Алапаевск, Свердловская область;
Машина бурильная шнековая МБШ-518 - ОАО "Стройдормаш", г. Алапаевск, Свердловская область;
Буровые установки ПБУ-2, ЛБУ-50 - ОАО "Геомаш", г. Щигры, Курская область.
ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА:

Механизированный отделочный комплекс МОК - ОАО "Тулажелдормаш", г. Тула;
Выправочно-подбивочно-отделочная машина ВПО-3- 3000 - ОАО "Тулажелдормаш", г. Тула;
Роторная щебнеочистительная машина ЩОМ-6РД - ОАО "Тулажелдормаш", г. Тула;
Путевой щебнеочистительный комплекс ЩОМ-6 - ОАО "Тулажелдормаш", г. Тула;
Выправочно-подбивочно-рихтовочные машины ВПРС-02, ВПРС-03, ВПРС-П - "Кировский машиностроительный завод им. 1-го мая", г. Киров;
Планировщик балласта ПБ-01 - ОАО "Калугапутьмаш", г. Калуга;
Выправочно-подбивочно-рихтовочные машины ВПРС-10 - ОАО "Калугапутьмаш", г. Калуга.
НЕФТЕ-, ГАЗО-, ГОРНО-ШАХТНОЕ ОБОРУДОВАНИЕ:

Ключ подвесной штанговый КПШ - ОАО "Ижнефтемаш", г. Ижевск;
Ключ подвесной трубный КПТ - ОАО "Ижнефтемаш", г. Ижевск;
Агрегат насосный цементировочный АНЦ-320 - ОАО "Ижнефтемаш", г. Ижевск;
Горнопроходческий комбайн КСП-42 - ОАО "Ясиноватский машиностроительный завод" Донецкая область, Россия;
Установка по обслуживанию скважин нефтяных и газовых месторождений ЛВ25.62 - ОАО "Корона-ТЭК", г. Самара;
Установка по обслуживанию скважин нефтяных и газовых месторождений УНС-500 - ОАО "Корона-ТЭК", г. Самара;
Ключ механический гидравлический универсальный ГП-50 - ФГУП "Воткинский завод", г. Воткинск;
Ключ-автомат гидравлический АПР-2ГП - ФГУП "Воткинский завод", г. Воткинск;
Лебедка для проведения геофизических исследований нефтяных и газовых скважин - ООО "Геостар", г. Набережные Челны;
Установка разведочного бурения БУ-25 на шасси УРАЛ-4320 - ОАО "Уралмаш", г. Екатеринбург.


Общие требования по безопасности и уровню шума:
При проектировании конструкции гидронасоса были учтены требования для безопасности персонала от повышенного давления, гидроударов, вибраций;
Детали гидронасоса изготовлены из материалов, не представляющих угрозы для окружающей среды и вреда здоровью людей;
Наружные стенки герметичны, резьбовые и неподвижные соединения проверены пробным давлением;
На местах дренажа, каналов подвода и отвода рабочей жидкости предусмотрены защитные заглушки для устранения возможных попаданий загрязняющих веществ и повреждения стыковочных поверхностей;
Допускается вынос пленки рабочей жидкости через уплотнение вала гидронасоса без образования каплей;
Категорически запрещено производить подтяжку болтов, гаек и других соединений гидронасоса во время работы последнего;
Уровень шума соответствует требованием безопасности при нормальной работе гидронасоса.
Подготовка гидронасоса 310.4.56.03.06 к использованию:
При обслуживании гидронасоса квалификация специалиста должна подтверждаться соответствующим документом, выданным при прохождении подготовки на заводе-изготовителе или в учебных центрах по переподготовке персонала;
Обслуживающий персонал должен быть обеспечен спецодеждой (комбинезон, перчатки, каска, ботинки, защитные очки);
При попадании рабочей жидкости в глаза необходимо срочно промыть глаза теплой проточной водой и обратиться к врачу;
Использовать масла, рекомендованные заводом-изготовителем, во избежание возможного выхода из строя как гидронасоса, так и всей гидросистемы;
При работе возможен нагрев гидронасоса до температуры +115 гард.;
Расконсервация гидронасоса должна быть не белее чем за 12 часрв до его установки;
При монтаже удалить смазку с поверхности, снять заглушки, слить жидкость внутренних полостей в емкость для нефтепродуктов, упаковочную тару и заглушки сдать в рециркуляцию;
Смещение осей относительно друг друга не должно превышать 0,1мм;
Неплоскостность монтажных поверхностей 0,03мм;
Шероховатость монтажных поверхностей не превышает 2,5 микрон;
Учитывать предельные нагрузки на вал;
Соединение валов должно быть через упругую муфту;
Дренаж гидронасоса соединить с линией дренажа;
Перед запуском проверить крепление гидронасоса и всех соединений;
Залить масло в гидросистему и гидронасос через заливное отверстие с фильтром (тонкость фильтрации 25мкм);
Проверить уровень масла в баке;
Пробный пуск без нагрузки и прогрев масла на холостом ходу.
Перечень возможных неисправностей в процессе использования гидронасоса 310.4.56.03.06
Повышенный уровень шума при работе свидетельствует наличие воздуха в системы и не закреплены трубопроводы и шланги. Нужно закрепить трубопроводы с использованием резиновых прокладок и выпустить воздух из системы;
Течь в валу свидетельствует о повреждении манжетного уплотнения, а это либо засорен дренажный трубопровод, либо нарушены требования монтажа. Нужно заменить манжетное уплотнение, заменить дренажный трубопровод, устранить перекос или несоосность валов.

Техническое обслуживание гидронасосов и гидромоторов аксиально–поршневых нерегулируемых типа 310 (серии 310)
Предусмотрены два вида технического обслуживания (ТО): ежесменное и периодическое.

При ежесменном ТО проводится:

Проверка уровня рабочей жидкости в баке;
Проверка герметичности трубопроводов;
Проверка резьбовых соединений.
При периодическом ТО проводится:

Контроль состояния фильтров;
Замена рабочей жидкости.
Замена рабочей жидкости проводится после предварительного прогрева на режимах работы до определенной температуры:

При ТО-1, не позже 100 моточасов;
Через каждые 3500-4000 моточасов, не реже 2 раз в год.
Гарантийный срок, траспортировка и хранение.
Гарантийный срок эксплуатации 12 месяцев со дня ввода, при наработке ресурса в 1500 моточасов в интервале гарантийного срока.
Гарантийный срок хранения 18 месяцев со дня изготовления.
Срок консервации 3 года.
Хранение гидронасоса осуществляется в отапливаемом помещении при температуре воздуха от +5 до +40 град. и влажности 80% при температуре +25 град.
Транспортировка гидронасоса, упакованного в тару, возможно любым видом транспорта.
Составление рекламационного акта, при обнаружении дефекта.
Акт составляется в произвольной форме с указанием:

Наименования и заводского номера изделия;
Наименование машины и узла установки изделия;
Наработка в моточасах;
Как обнаружился дефект и возможная причина отказа.
Примечание:

Гарантия снимается если нарушены требования эксплуатации;
На гарантийный ремонт принимаются изделия только при наличии этикеток 300ЭТ;
Отказ в ремонте по гарантии или замена изделия осуществляется в двух случаях, как то разборка изделия и нарушение пломбировки и эксплуатация с параметрами, несоответствующие нормативным;
Гарантийный талон заполняется представителем сервисного центра и после ремонта возвращается владельцу.
Декларативные документы изготовителя (ГОСТы)
EN 982-1996 Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Гидравлика.
ГОСТ Р 52543-2006 (EN 982-1996) Гидроприводы объёмные. Требования безопасности.
ГОСТ Р 51344-99 (EN 1050-96) Безопасность машин. Принципы оценки риска.
ГОСТ 12.1003-83 ССБТ. Шум. Общие требования безопасности.
